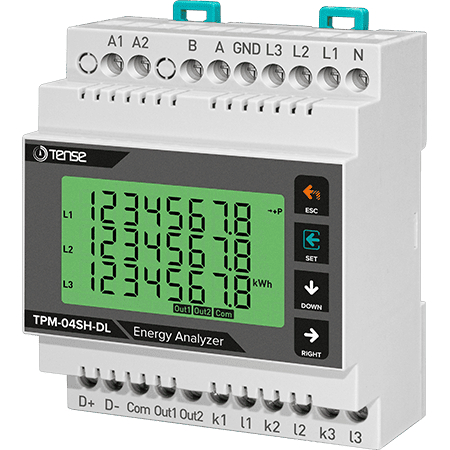

TPM-04SH-DL; Анализатор параметров сети на DIN-рейку, ModBus RTU RS-485, 85V-240V AC, 96х96.

Анализатор параметров сети TPM-04SHDL на DIN-рейку, гармоник по току и напряжению 31, 2 выхода, ModBus RTU RS-485, анализатор электросети производства TENSE

Краткий перечень возможностей анализатора электросети TPM-04SHDL:

• Измерение до 31-ой гармоники тока и напряжения
• RS485, Modbus RTU
• Поддерживает подключения 3P3W, 3P4W
• 53×31,5 мм LCD экран
• показывает активную мощность по каждой фазе (P1, P2, P3, P∑)
• показывает реактивную мощность по каждой фазе (Q1, Q2, Q3, Q∑)
• показывает полную мощность и cos ϕ по каждой фазе  (S1, S2, S3, S∑)
• показывает реактивную составляющую
• показывает минимальное, максимальное и среднее значение напряжения (L-N и L-L)
• показывает ёмкостную и индуктивную составляющие реактивной энергии (∑кВАрч)
• запись событий(максимальные/минимальные/средние значения напряжения/силы тока)
• защита данных паролем

Технические характеристики:

• Рабочее напряжение 85 В — 240 В переменного тока
• Рабочая частота 50/60 Гц
• Рабочая мощность <10ВА
• Рабочая температура -20 C ….. 55 C
• Напряжение на входе: 5-330 В переменного тока
• Диапазон измерения напряжения: 5В — 330кВ
• Ток на входе: 10 мА — 5,5 А
• Диапазон измерения тока: 10 мА — 5500 А
• Напряжение, ток погрешность% ± 0,5
• Точность активной энергии% ± 1
• Точность реактивной энергии% ± 2
• Коэффициент трансформации тока 1 …. 1000
• Коэффициент трансформации напряжения 1,0 …. 999,9
• 2 релейных выхода. 2x 3A / 250VAC (резистивная нагрузка)
• 1 цифровой вход   1x 9 В — 24 В постоянного тока
• Класс защиты IP41 (передняя панель), IP20 (корпус)
• Монтаж на ДИН-рейку
• Высота при эксплуатации <2000 метров
